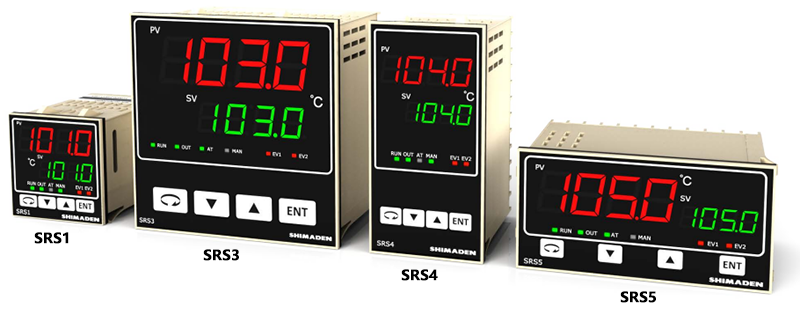

SRS0系列數字調節器特點
1、0.3%級精度(±0.3%FS+1digit)500ms采樣周期。
2、兩組SV及PID，兩組EV報警輸出，1組DI外部控制。
3、具有定值控制，斜率控制，曲線控制功能。
4、最多10段曲線，包含確保平臺、PV啟動等功能。
5、新增96×48mm橫式顯示面板。
島電SRS0系列數字調節器選型表
SRS①-②-③④⑤
①外形尺寸
[1]：寬×高×深：48×48×66mm(方形)
[3]：寬×高×深：96×96×69mm(方形)
[4]：寬×高×深：48×96×66mm(豎式)
[5]：寬×高×深：96×48×66mm(橫式)
②控制輸出
[Y]：繼電器輸出(繼電器觸點容量250VAC/2.5A)
[P]：SSR驅動電壓(12VDC/20mA)
[I]：4-20mA(選件，最大負載600Ω)
[V]：0-10V(選件，最大2mA)
③可編程序功能
[N]：無
[P]：1條曲線(共10步)
④事件報警
[0]：無
[1]：2點(繼電器觸點容量250VAV/1.5A，共用公共端)
⑤特殊事件
[0]：無
[6]：直流輸入
[9]：有
常用SRS0系列數字調節器型號舉例
SRS1-Y-N20
SRS1-P-N20
SRS1-I-N20
SRS1-V-N20
SRS1-P-P20
SRS3-Y-N20
SRS3-P-N20
SRS3-I-N20
SRS3-V-N20
SRS3-P-P20
SRS4-Y-N20
SRS4-P-N20
SRS4-I-N20
SRS4-V-N20
SRS4-P-P20
SRS5-Y-N20
SRS5-P-N20
SRS5-I-N20
SRS5-V-N20
SRS5-P-P20
SRS0系列數字調節器接線圖

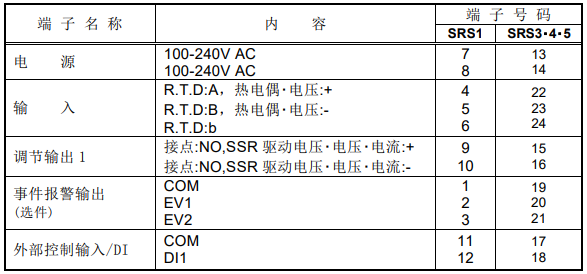

請按照下列端子排列圖及端子排列表接線。
1、SRS1數字調節器接線圖
注1：熱電偶、電壓輸入時，如將B和B端子之間短路會產生誤差。

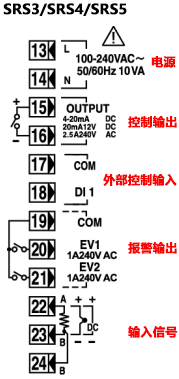

2、SRS3、SRS4和SRS5數字調節器接線圖
注1：熱電偶、電壓輸入時，如將B和B端子之間短路會產生誤差。
