◆高分辨力溫度變送器特點
1、電源指示
2、易連接、低功耗、高精度、高可靠性、15年壽命設計
3、外形小巧，厚度12.5mm
4、DIN導軌安裝，拔插式端子
5、輸入/輸出/電源/通道間全隔離
6、一入二出0.1℃分辨力熱電偶溫度變送器在精度、溫度漂移、穩定性、可靠性、功耗、隔離強度、響應時間、輸出波紋、絕緣電阻、負載電阻、使用壽命十一個核心技術指標達到歐美先進產品技術水平
7、數字化結構，并采取環境溫度自動補償，零點和滿度自動校準，多年保證精度不變
8、YR9031AXX系列內置0.1℃熱電偶分度表，0.1℃分辨力，準確測量1μV信號，滿足玻纖行業高精度測量和精密溫度控制的需要
◆玻纖行業漏板溫度變送器主要技術參數
輸入信號：1路S/B/R型熱電偶毫伏信號
輸入阻抗：熱電偶輸入時≥10kΩ
冷端補償精度：AA級Pt100鉑電阻/±0.5℃(-20~75℃)
輸入信號：2路4-20mA直流電流信號
輸出阻抗：0-500Ω
輸出波紋：＜10mVrms
響應時間：＜0.05s(0-90%)(TYP)
配電電壓：20-32VDC(最大驅動電流30mA)
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容：符合GBN/T18268工業設備應用要求(等同IEC61326-1)
工作溫度：-25~70℃
工作濕度：＜90%RH(無凝結水)
電源：DC24V±10%
功耗：＜1.8W
外殼材料：ABS阻燃
重量：約120g
質保：工業級36個月/軍品級60個月
外形尺寸：厚12.5×寬110×高120mm
YR9031AXX系列溫度變送器選型表
YR9031A①②-③-④⑤⑥⑦-⑧
①分度表
[X]：內置0.1℃分度表
②分辨力
[X]：0.1℃分度力
③輸入信號類型
[S]：S分度號熱電偶/量程：900-1500℃
[B]：B分度號熱電偶/量程：700-1700℃
[R]：R分度號熱電偶/量程：1000-1400℃
④第一路輸出信號
[G]：4-20mA
⑤第二路輸出信號
[G]：4-20mA
⑥第三路輸出信號
[N]：無
⑦第四路輸出信號
[N]：無
⑧浪涌保護
[N]：無

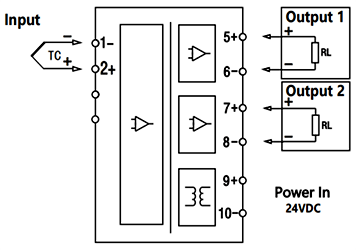

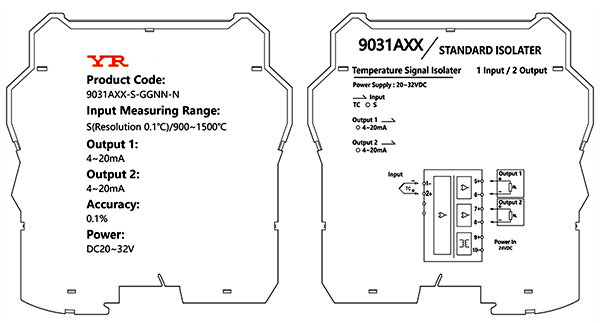

YR9031AXX溫度變送器接線圖
