昌暉儀表生產的3D掃描雷達可精確檢測固態物料的三維信息，在調頻連續波雷達的基礎上，由旋轉及俯仰結構帶動高性能調頻連續波雷達物位計進行360°環視高分辨率掃描物料表面，結合圖像處理、大數據分析、AI人工智能、機器學習、三維點云轉換及三維建模、云存儲及計算等技術，不間斷持續工作，快速測量且實時準確的獲取物料表面三維信息，生成三維可視化圖像，并計算獲得物料的料位、體積、重量等相關參數。



3D掃描雷達解決四個行業痛點
1、呈現料位3D形態
料倉內固態物料形成的安息角讓料面呈高低起伏狀態，傳統的物位計無論安裝在任何位置都不能精確反映出料倉內部的真實形態，采用3D掃描雷達可解決這個行業痛點，同時3D掃描雷達的三維檢測是未來發展趨勢和選擇。



2、穩定的物位測量
昌暉儀表3D掃描雷達采用調頻連續波雷達做傳感器，不受物料種類、物化性能，物料貯存料倉材質，露天開倉和料倉形狀和尺寸的影響，適用于高粉塵惡劣的物料貯存環境。

3、價格親民，性能提升
從以色列APM Automation Solutions (APM)公司3D物位掃描儀進入我國以來，物位測量進入3D立體成像、可實時反映物料表面變化形態的時代。APM公司3D物位掃描儀低頻(3-10kHZ)/波束角70°測量，昌暉3D掃描雷達采用120~140G/波束角2°調頻連續波雷達測量，抗干擾性能顯著提升，測量穩定性和可靠性優于進口產品。在借鑒和優化國外軟件和雷達國產化自主研發生產的平臺上，昌暉3D掃描雷達價格降至國外產品一半以上。

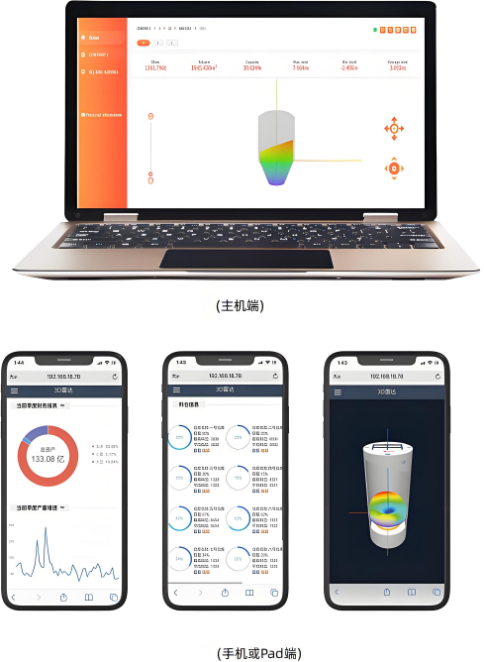

4、強大軟件功能與云處理技術
昌暉3D掃描雷達解決了物料儲量、料位檢測的關鍵問題，使物料管理智能化與信息化、生產數據可視化與生產過程透明化、現場作業無人化與自動化，將管理能力、決策能力和安全防范能力提高到一個新高度。



行業應用
昌暉3D掃描雷達采用穿透能力較強的較窄的波束，更能適應復雜工況，不受高溫、高粉塵、腐蝕、蒸汽、雨霧等惡劣條件影響，具備較好的性價比，廣泛適用于各種儲存位置的固體物料測量，如筒倉、貨柜、散裝固料倉庫等。

應用的工業領域包含：糧食、化工、鋼鐵、能源、水泥、食品、電廠、塑料制造、 金屬加工、玻璃制造、原木料加工等。

1、糧食行業：平倉、淺圓倉、立筒倉、星倉物位測量
2、煤炭行業：原煤倉、配煤倉、散料煤堆物位測量
3、水泥行業：原料粉倉、均化庫、成品庫物位測量物位測量
4、火電行業：原煤倉、飛灰?guī)臁⑹鄠}、脫硫石灰石倉物位測量

優勢特點

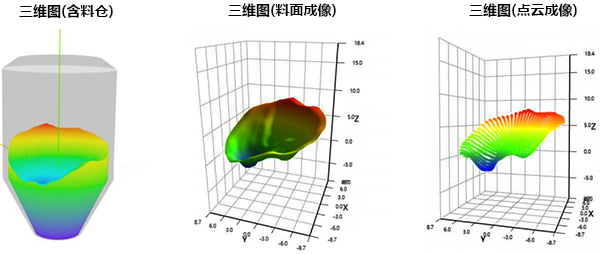

1、三維成像可視化
2、采用調頻連續波雷達信號多維超分辨重構技術，具有高計算精度
3、智能盤庫系統，取代人工巡檢或盤點測量，降本增效
4、實時動態監測，提高安全性
5、不受工況限制，自動拼接配準完成大型存儲設備的精確測量
6、軟件系統個性、靈活且兼容性強
7、遠端云處理技術，實現多操作終端、多地監測與多地控制
8、不受工況限制，自動拼接配準完成大型存儲設備的精確測量

3D掃描雷達技術參數
工作頻率：120~140GHz
物料：固體物料
測距：≤40m
波束角：≤2°
水平角度：360°
俯仰角度：+85°
掃描周期：15分鐘
電源：DC24V
功率：20W
設備重量：8.32kg
設備組網方式：以太網
輸出數據：MODBUS TCP、WebAPI、4-20mA(其他方式可定制)
工作溫度：-35℃~70°C
運輸溫度：-40℃~80℃
過程壓力：0~1bar
IP等級：IP67
體積精度：≤+2%FS
安裝方式：定制

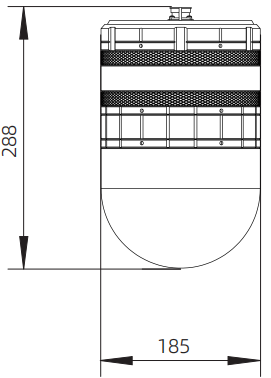

儀表尺寸：
