當鍋爐汽包內的壓力接近臨界壓力時，此時電接點水位計測量鍋爐水位誤差很大。

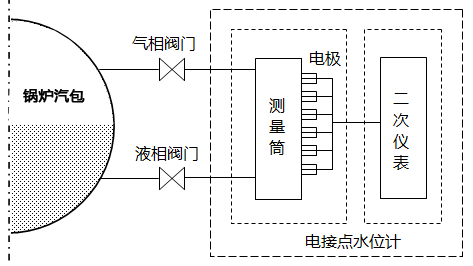

電接點水位計工作原理
由于水和汽的導電性能差異極大。如發電廠鍋爐汽包，在溫度＜350℃時，純水的電阻率＜106Ω/cm，而蒸汽的電阻率＞108Ω/cm。電接點水位計測量筒的作用就是將水位的變化通過接點電阻的變化取得信號，依照“數”的關系饋送至雙色電接點水位計。
電接點的絕緣子使電接點與水位測量筒外殼絕緣。當水位浸沒電接點時，由于水的電阻較低，使電接點與容器外殼接通，水位顯示部分點燃綠色顯示燈。處于汽中的電接點，由于汽的電阻較大(相對來看視為開路)，此時水位顯示部分，綠色顯示燈熄滅，而同時又點燃紅色顯示燈。因此，水位的高低就決定了水位測量筒內浸入電接點的數目,也就決定綠色顯示燈點燃的位置，從而就能從雙色電接點水位計上紅綠燈顯示的情況反映出水位的高低。
昌暉雙色電接點水位計特點
1、儀表具有抗強干擾設計。隨著變頻器在鍋爐自控中的普及使用，儀表信號干擾問題相伴而生，本雙色電接點水位計抗干擾設計使能儀表能正常、穩定工作于有強干擾的工況

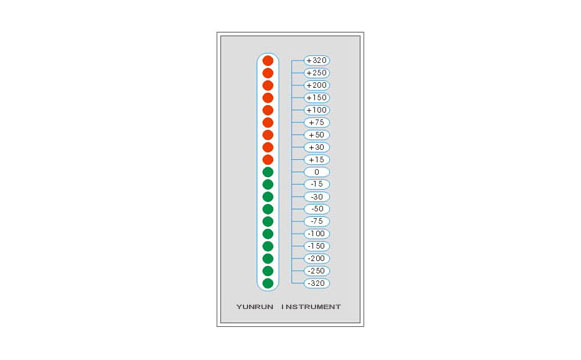

2、雙色電接點水位計顯示方式采用“水綠汽紅”，顯示直觀
3、能適應鍋爐變參數運行，儀表內部不帶自備電源，沒電時不能工作
4、電接點采用超純氧化鋁管作絕緣體，電極點數為2-19點
5、電接點水位計具有越限報警、滿水、缺水保護等性能(報警位置出廠固定)
6、電接點水位計顯示用5×5平面型發光二極管，壽命長，功耗小，顯示明亮
7、水阻可調
8、電接點水位計的電極以一定間距安裝在測量管上，輸出信號是階梯式的
9、電接點水位計主要缺點是電極長期浸泡在水中，容易造成腐蝕和產生泄漏，以及顯示的不連續性所造成的固定誤差
電接點水位計外形尺寸及開孔尺寸
1、電接點水位計外形：80×160×275mm
2、電接點水位計開孔尺寸：76×152mm
3、電接點水位計重量：約2.7kg
電接點水位計水位計技術參數
1、電接點水位計提供極上限報警、上上限報警、上限報警、下限報警、下下限報警和下限報警六組報警輸出
2、電接點水位計工作壓力、工作溫度和水阻：
UDZ-01-S型/工作壓力≤4.41MPa/工作溫度≤250℃/水阻≤50kΩ
UDZ-02-S型/工作壓力≤15.68MPa/工作溫度≤350℃/水阻≤100kΩ
UDZ-03-S型/工作壓力≤20.6MPa/工作溫度≤400℃/水阻≤150kΩ
3、雙色電接點水位計具有越限報警、滿水、缺水保護等性能
4、電源：220VAC/50Hz
5、工作環境：溫度為0-45℃，相對濕度不超過85%的無震動、無腐蝕性氣體的場合
6、電接點水位計和測量筒
|
雙色水位計型號 |
工作壓力 |
工作溫度 |
筒體尺寸(D×S×L) |
|
典型應用 |
|
UDZ-SK
|
≤4.41 |
≤250 |
Φ83×6×Lmm |
Φ25×3 |
除氧器、鍋爐汽包 |
|
≤15.68 |
≤350 |
Φ89×10×Lmm |
Φ28×4 |
鍋爐汽包 |
|
|
≤20.6 |
≤400 |
Φ108×16×Lmm |
Φ32×5 |
高壓加熱器 |
電接點水位計選型表
UDZ-①-S /②
①水阻
[01]：適用于水阻≤50kΩ 場合
[02]：適用于水阻≤100kΩ場合
[03]：適用于水阻≤150kΩ 場合
②水位電極數量
[02~19]：電極數量3-19個
注：雙色電接點水位計基本功能為：雙色燈指示+3個上限報警+3個下限報警+AC220V供電
使用雙色電接點水位計應注意哪些問題？
1、使用的電極要精心挑選，絕緣電阻應在20MΩ以上。
2、電極應盡可能隨鍋爐啟動時投入，已達到緩慢升溫目的。
3、運行中更換電極時，要關嚴汽水門打開排污門，放掉測量筒內的水，待水位容器泄壓并完全冷卻后，再進行拆裝。
4、更換電極或停用后重新啟動水位表，應先打開排污門，再緩慢開啟汽水閥門，緩慢關閉排污門，使電接點水位計投入運行。
5、拆裝電極時，應避免敲打。安裝時要細心，絲扣和結合面要完好垂直。擰入電接點電極時，絲扣要涂抹二硫化鉬或鉛油，這樣下次拆卸時才能方便拆下。
電接點水位計的誤差來源主要有哪些？
首先，電接點水位計電極是以一定間距安裝在測量筒上，由此決定其輸出信號是階梯式，無法反映兩極之間的水位和水位變化的趨勢。所以，水位在某一范圍內變動有等待時間(即儀表的不靈敏區)，造成電接點水位計的固有誤差。其次，就一個電極講，假設極芯直徑為a，接通時要提前a/2，斷開時，要遲延a/2，即在接點通、斷時，儀表有±a/2的誤差。為此采用非等距離安裝電接點的方法比較好。
