儀表外形尺寸
SWP-ND935-022-12/12-H/L-A/M手動操作器屬于盤柜安裝儀表，外形尺寸為96×96×140mm，開孔尺寸為92×92mm。

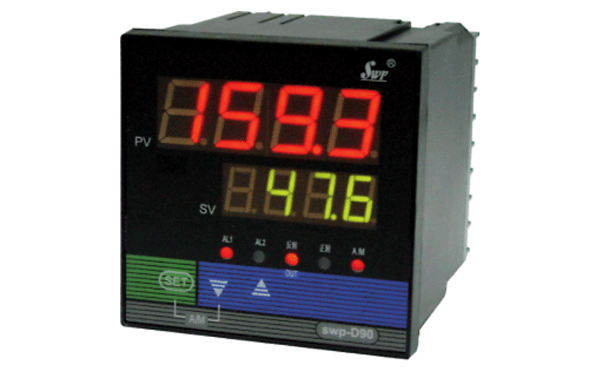

儀表面板
SWP-ND935-022-12/12-H/L-A/M面板上有5個LED指示燈，分別是AL1(第一報警)、AL2(第二報警)、A/M(手動狀態指示)、正轉(正轉輸出指示)和反轉(正轉輸出指示)；SWP-ND935-022-12/12-H/L-A/M面板上有PV和SV兩個顯示窗口，PV窗口用于顯示閥位反饋值/外給定(可任設)以及在參數設定狀態下顯示設定參數的符號；SV窗口用于顯示外給定(自動狀態)、閥門控制值、手動給定值(手動狀態)以及在參數設定狀態下顯示參數設定值；SWP-ND935-022-12/12-H/L-A/M面板上有SET、▲、▼和復位四個按鍵。
說明：儀表出廠預設：SV為外給定輸入測量，PV為閥位反饋信號顯示。
儀表功能
SWP-ND935-022-12/12-H/L-A/M基本功能可以這樣描述：儀表輸入兩路電流信號，輸出兩路電流信號和兩路開關量信號；該手動操作器外給定輸入(來自PID調節器、DCS、PLC等)信號類型為4-20mA，閥位反饋輸入4-20mA；1路閥位反饋對應的變送輸出4-20mA；控制輸出為4-20mA；帶兩個開關量接點報警輸出，且報警輸出可組態為手動操作器自動或手動工作狀態接點輸出；儀表供電電源為220VAC。
自動/手動無擾動切換方法
①SWP-ND935-022-12/12-H/L-A/M在外給定顯示狀態下,同時按壓SET鍵+▼鍵，手動操作器進入手動狀態(完成自動→手動無擾切換，同時A/M指示燈亮）
②按▼鍵，減小手動輸出量(手動操作器的控制輸出電流減小)
③按▲鍵，增加手動輸出量(手動操作器的控制輸出電流增大)
④按SET鍵+▼鍵，SWP-ND935-022-12/12-H/L-A/M手動操作器退出手動工作狀態，進入外給定顯示狀態(同時A/M指示燈滅)
注意：SWP-ND935-022-12/12-H/L-A/M在手動控制狀態下，如發生斷電或復位，則儀表將自動記憶當前輸出量，再次上電后表將自動切換至手動控制狀態，并且保持為上次的輸出量(如上次輸出量為60.0%，則繼續為60.0%)。
儀表型號說明
SWP-ND935-022-12/12-H/L-A/M是完整的手動操作器型號，每個字母及數字均有其特定的含義，在產品中心的手動操操作器選型頁面 http://yigongchang99.com/product/148.html 有詳盡介紹，在此不再累述。
儀表價格
SWP-ND935-022-12/12-H/L-A/M價格較常規SWP-ND935-022-12/12-H/L價格高，“A/M”表示的手動/自動狀態接點輸出屬定制功能，需要另收費50元(無優惠折扣)，提醒經銷商在報價時注意。
