昌暉SWP-ST61TA/TG直接安裝式壓力變送器在電路設計上采用以微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性，同時采用數字化補償技術對溫度，靜壓進行補償，提高了測量精度，降低了溫度漂移，具有長期穩定性好，可靠性高，自診斷能力強等特點。在結構上，用戶很方便的通過HART通訊手操器和殼外的旋鈕及顯示器上的按鈕對SWP-ST61TA/TG直接安裝式壓力變送器進行組態，設置和標定。

SWP-ST61TA/SWP-ST61TG特點
◆ 外形小巧美觀，重量輕
◆ 量程遷移功能，量程遷移比100:1
◆ 阻尼：0-32秒可調，步進0.1秒
◆ 零點、滿度補償修正功能
◆ 輸出電流多點校正
◆ 顯示多個監測變量，壓力單位可選
◆ 超低溫OLED顯示器(-40～70℃)
◆ 輸出電流開方功能。
◆ 具有自診斷及故障報警輸出功能。
◆ 帶有EEPROM非易失性存儲器，不怕掉電丟失數據并具有原始標定數據恢復功能。
◆ 通過HART通訊手操器和就地按鈕實現遠程、就地參數設定與功能組態。

SWP-ST61TA/SWP-ST61TG技術指標
◆ 過程介質：液體、氣體、蒸汽等無腐蝕介質
◆ 膜片：316L
◆ 輸出信號：兩線制420mA，符合NAMUR NE43規范，疊加數字信號(HART協議)
◆ 電源：最小電源電壓9VDC，最大電源電壓45VDC
◆ 顯示：OLED顯示器、3行、5個字符、外加單位、棒形圖顯示
◆ 防爆性能：防爆、防水密封外殼；本質安全
◆ 零點與量程調整：通過數字通訊或本地按鍵調整，互不影響
◆ 環境溫度：-40～85℃
◆ 數顯溫度：-40～70℃
◆過程溫度：-40～100 ℃(硅油)
◆ 故障警告：如果傳感器或電路出現故障，自動診斷功能將自動輸出3.6或21.0mA(用戶可預設定）
◆ 阻尼調整：0-32 秒通過數字通訊或就地按鍵調整
◆ 組態：數字通訊(HART協議)或本地按鍵調整
◆ 測量范圍：表壓0-0.125kPa至0-42MPa/絕壓 0-200kPa至0-21MPa
◆ 精度：量程的±0.1%
◆ 穩定性：0.1%/1年，0.25%/3年
◆ 量程比：100:1

SWP-ST61TA/TG選型表

---

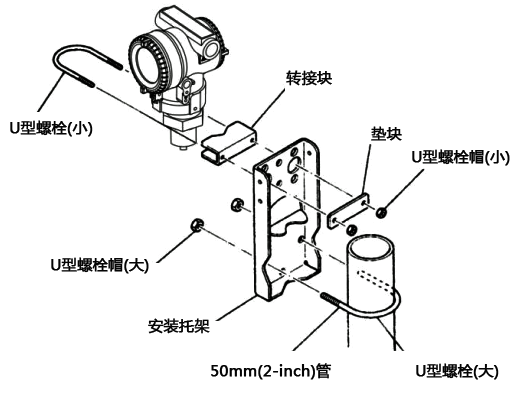

SWP-ST61TA/TG水平配管安裝

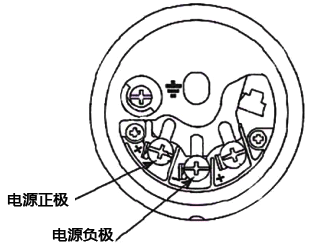

SWP-ST61TA/TG接線圖
