操作端隔離安全柵訂貨型號

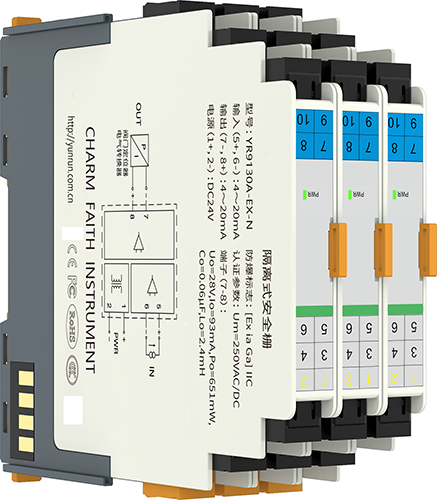

①YR9130A-EX-N
一入一出(安全側1路4-20mA輸入，危險側1路4-20mA輸出，DC24V獨立供電)

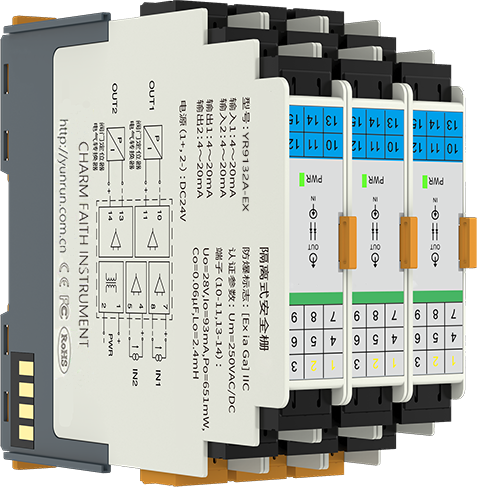

②YR9132A-EX-N
二入二出(安全側2路4-20mA輸入，危險側2路4-20mA輸出，DC24V獨立供電)
③YR9130A-EX-LP
一入一出(安全側1路4-20mA輸入，危險側1路4-20mA輸出，帶輸入浪涌保護，DC24V獨立供電)
④YR9132A-EX-LP
二入二出(安全側2路4-20mA輸入，危險側2路4-20mA輸出，帶輸入浪涌保護，DC24V獨立供電)
特別說明：HART操作端隔離安全柵適用于智能HART閥門定位器、電/氣轉換器，從安全側把4-20mA電流信號傳輸?shù)轿ｋU側，驅動現場的執行機構工作。同時HART數字信號在安全側和危險側之間雙向通訊，可以用HART手操器在安全側和危險側對HART閥門定位器、電/氣轉換器進行操作。但必須要注意：在危險區和安全區不能同時使用HHC(HART手操器)；在危險區使用的HHC(HART手操器)必須經過防爆認證。
操作端隔離安全柵技術指標
◆適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于閥門定位器、電/氣轉換器
◆操作端隔離安全柵精度：0.1%F.S
◆工作電源：20V-35VDC
◆功耗：一進一出約1W；二進二出約2W
◆安全側輸入：4-20mA，HART數字信號
◆危險側輸出：4-20mA，HART數字信號
◆允許輸出負載能力：0-650Ω
◆浪涌保護：浪涌保護功能為選件，型號最后有LP標識；最高連續工作電壓30VDC(線對地、線對線)；額定放電電流In：5kA(線對地、線對線)；最大放電電流Imax：10kA(線對地)
◆絕緣強度：本安端/非本安端間2500VAC/1分鐘；非本安端間1000VAC/1分鐘
◆溫度漂移：0.005%F.S/℃
◆工作溫度：-20℃～+60℃
◆相對濕度：35%～70%RH
◆貯存溫度：-40℃～+80℃
◆外形尺寸：一入一出厚13.3×寬113×高121mm；二入二出厚18.3×寬113×高121mm
◆產品結構：操作端隔離安全柵為35mm導軌卡裝式，PC+ABS外殼材料，插拔式端子
◆整機重量：150g
◆產品特點：操作端隔離安全柵接危險區域閥門定位器、電/氣轉換器，寬范圍供電，符合EMC標準
◆安裝場所：操作端隔離安全柵安裝環境周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
◆質保：60個月
操作端隔離安全柵防爆認證參數
認證單位：國家防爆電氣產品質量監督檢驗中心
防爆標志：[Exia Ga]ⅡC
認證參數 ：YR9130A-EX型一進一出端子(7-8) ：YR9132A-EX型二進二出端子(10-11、13-14)：
Um=250VAC/DC，Uo=28VDC，Io=93mA，Po=651mW，Co=0.06uF，Lo=2.4mH
操作端隔離安全柵接線圖
①YR9130A-EX一入一出操作端隔離安全柵接線圖

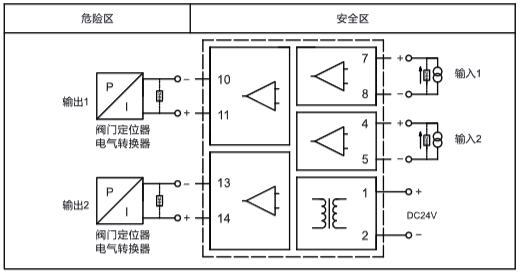

②YR9132A-EX-N二入二出操作端隔離安全柵接線圖
注意：在危險區和安全區不能同時使用HHC(HART手操器)；在危險區使用的HHC(HART手操器)必須經過防爆認證。
