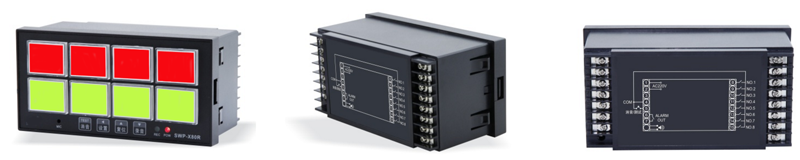

YR-X803R-0N-A系列帶錄音語音閃光報警器將各輸入、輸出信號進行光電隔離處理，保證了閃光報警器具有更強的抗干擾能力。帶錄音功能語音閃光報警器可實現多達八路無源接點信號的直接輸入，并可與各種此系列控制儀或其它接點式控制檢測儀表配套使用。其基本功能與普通SWP-X803-0N-A八路閃光報警器一樣，每個通道報警提示音用戶可以自行錄制并播放。



語音閃光報警器主要特點
◆ 八路報警通道，最多可輸入八路報警信號；
◆ 采用CPU控制，輸入輸出均由光電隔離，整機抗干擾能力強。
◆ 交流AC220V供電。
◆ 無源接點信號直接輸入。
◆ 顯示器選用高亮度平面發光二極管，上排顯示四個紅色，下排顯示四個綠色。
◆ 標準的卡入式結構，能方便拼裝成各種形式組成報警系統，并可替換同類型八路閃光報警器。
◆ 報警器可外接喇叭，并提供報警接點信號輸出，方便外接外部報警設備。
◆ 語音閃光報警器面板按鍵與外接按鈕均可實現報警器的測試與消音功能，方便現場的實際操作。
◆ 用戶可自己錄制每一通道報警提示語音，錄音容量最長6s。

帶錄音語音閃光報警器主要技術參數
輸入信號：接點式無源接點信號
測量通道：八通道(若選擇閉合報警，不用的通道可開路；若選擇斷開報警，不用的通道可與端子4短接)
顯示方式：1.1英寸×0.9英寸八通道高亮度平面發光二極管分別狀態顯示
報警方式：音響報警(語音間歇報警)
閃光報警：相應通道閃爍或常亮為報警。
觸點輸出：繼電器報警觸點輸出：AC220V/3A
設定方式：按鍵操作
保護方式：欠壓自動復位
使用環境：環境溫度：0～50℃
相對濕度：≤85RH
電源電壓：AC220V±10%(50Hz±2Hz)
周圍環境：避免強腐蝕性氣體
功耗：≤7W(AC220V供電)
外形尺寸：160mm×80mm×110mm(寬×高×深)
開孔尺寸：152mm×76mm(寬×高)
結構：標準卡入式
重量：600g(AC220V電源供電)；450g(開關電源供電)



YR-X803R-0N-A系列帶錄音語音閃光報警器狀態描述
LED測試狀態：輸出繼電器閉合，八路發光管全亮5s
語音測試狀態：查閱八路報警語音以及語音重錄制
參數設置1狀態：設置報警狀態為斷開或閉合
參數設置2狀態：設置語音錄制時的音量放大大小
工作狀態：監聽報警信號并發出報警

帶錄音語音閃光報警器選型表

選型舉例
YR-X803R-0N-A
接點式閉路報警輸入帶錄音閃光報警器，AC220V電源
YR-X803R-0N-B
接點式開路報警輸入帶錄音閃光報警器，AC220V電源
YR-X803R-0N-C
標準TTL電平報警輸入帶錄音閃光報警器，AC220V電源
YR-X803R-0N-A-W
接點式閉路報警輸入帶錄音閃光報警器，DC24V電源
YR-X803R-0N-B-W
接點式開路報警輸入帶錄音閃光報警器，DC24V電源
YR-X803R-0N-C-W
標準TTL電平報警輸入帶錄音閃光報警器，DC24V電源

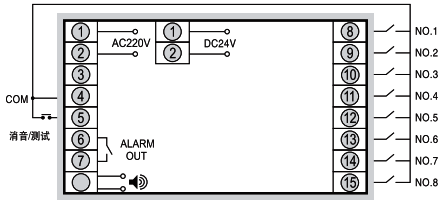

帶錄音語音閃光報警器接線圖



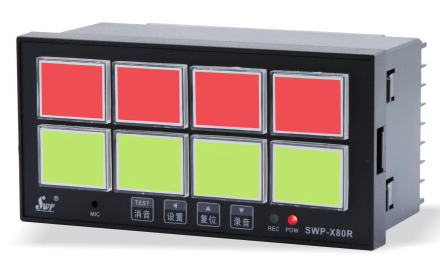

帶錄音語音閃光報警器按鍵功能說明

LED測試/消音鍵功能
a、長按3s使報警器從工作狀態進入LED測試狀態；
b、按一下可停止當前報警通道的語音報警；


語音測試/設置鍵功能：
a、長按3s使報警器在工作狀態-參數設置1狀態-參數設置2狀態之間順序切換；
b、按一下可操作語音測試狀態，詳見以下操作說明；


錄音音量-/復位鍵功能：
a、長按3s復位；
b、在YR-X803R-0N-A參數設置2狀態下按一下可增大音頻錄制時音量放大的值；


錄音音量+/錄音鍵功能：
a、按住開始錄音；
b、在YR-X803R-0N-A參數設置2狀態下按一下可減小音頻錄制時音量放大的值；

帶錄音語音閃光報警器工作操作
1、接通電源，帶錄音閃光報警器電源指示燈亮，發光管逐個點亮自檢完成后，進入工作狀態。
2、在YR-X803R-0N-A工作狀態下長按“消音”鍵3s，閃光報警儀進入LED測試狀態。八路發光管全亮，輸出繼電器觸點閉合。5s后閃光報警器退出LED測試狀態進入工作狀態。
3、在YR-X803R-0N-A工作狀態下，按一下“設置”鍵進入語音測試狀態,繼電器閉合，第一路通道對應發光管閃爍,喇叭播放該路語音。再按一下“設置”鍵轉換到下一路，以此類推。當所有通道測試完成，再按“設置”鍵退出語音測試狀態，進入工作狀態。另外在語音測試狀態下30s內無有效建按下或按任一下鍵都會退出此狀態進入工作狀態。
4、錄音：在工作狀態下，按一下“設置”鍵進入語音測試狀態。找到需要錄音的一路，喇叭放出原有的聲音，按住“錄音”鍵，等待錄音指示燈亮起，對著麥克風開始錄音，結束松開“錄音”鍵。在錄音過程中，若錄音容量達到6s自動停止錄音。
注：有效按鍵即短按“設置”鍵和長按“錄音”鍵。
5、YR-X803R-0N-A工作狀態下，帶錄音閃光報警器工作流程及相關操作如下：
只要有報警還未消音確認，繼電器閉合，對應通道報警。直到在某通道播放語音報警時按一下“消音”鍵，語音報警停止(注：語音報警的通道是當前通道)。此時若該報警信號存在，對應發光管常亮；否則不亮。已經消音的通道在報警信號消失后發光管也會滅掉。
6、在任何狀態下，長按“復位”鍵，則系統復位回到初始狀態。
7、保護：當芯片溫度高于105℃時，帶錄音閃光報警儀喇叭停止播放，直到芯片降溫后恢復正常播放。
