昌暉SWP-HK801、SWP-HK901、SWP-HK803、SWP-HK903系列液位-容積控制儀用于各種形狀罐體進行液位-容積轉換測量控制與遠傳。
液位-容積控制儀特點
1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值(0-999999字)，可精確到小數點后三位(0.001)進行容積顯示。
2、液位-容積控制儀采用查表法進行運算，可對無規則罐體實現高精度的液位←→容積轉換控制。
3、液位-容積控制儀由三種外形尺寸可供用戶選擇：橫式儀表160×80mm；豎式儀表80×160mm；方形儀表96×96mm
4、液位-容積控制儀精度0.5%，外形與流量積算儀相同。
SWP-HK液位-容積控制儀選型表
SWP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[HK90]：96×96mm液位-容積控制儀
[HK80]：160×80mm液位-容積控制儀
[HKS90]：80×160mm液位-容積控制儀
②控制作用
[1]：測量顯示，無報警
[3]：測量顯示+2個報警
③通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
[9]：特殊規格
④輸出方式
[0]：無報警
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑤測量值輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[R]：用戶特定
⑥第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
⑨供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電(開關電源)
液位-容積控制儀常見型號舉例
SWP-HK801-22-A-NN
液位-容積控制儀輸入類型為4-20mA，帶RS232通訊，4-20mA變送輸出，無報警輸出
SWP-HK903-81-A-HL-P
液位-容積控制儀輸入類型為4-20mA，帶RS485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出
| 購香港昌暉液位-容積儀時，由客戶提供所測罐體的尺寸、外形結構，由昌暉儀表制造有限公司出廠時代為設定，液位-容積控制儀通常帶通訊接口，以便進行參數設定。 |

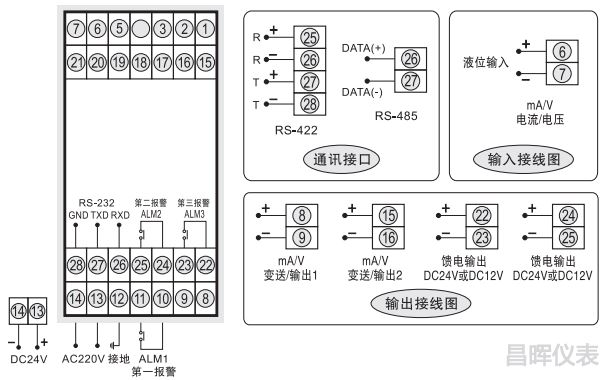

SWP-HK80液位-容積控制儀接線圖

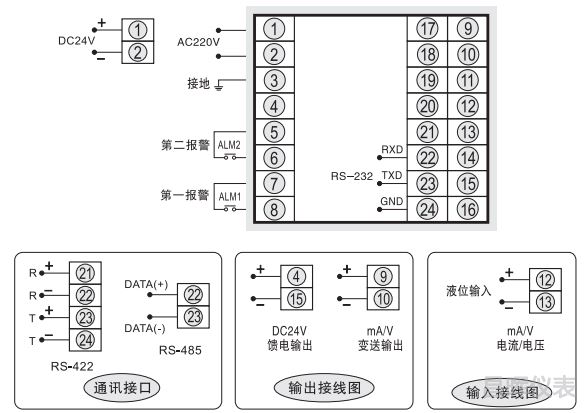

SWP-HK90液位-容積控制儀接線圖
注意：昌暉儀表現在推出了更高性能的0.2%精度YR-GFH容積儀，更高的性價比和可靠性，歡迎您選購！
