SWP-HMI觸摸屏特點
1、快餐式系統
可以根據客戶的需求，快速選擇SWP儀表搭建系統。
2、人性化的設計理念
精美的流程圖、便捷的操作、全中文/英文的操作界面，讓系統直觀、快捷、易上手。
3、多種通訊方式
系統帶RS232、RS485通訊，還支持以太網、RS422、can等通訊方式。
4、真實的視覺體驗
系統的觸摸屏采用高亮度、高對比度TFT真彩LCD，清晰度高，功耗低，壽命長。
5、豐富的圖文畫面
具有工藝流程圖控制功能，可現實實時數據、棒圖、歷史曲線等；具備程序配方上載下傳功能，可查詢歷史記錄、報表、報警信息。
6、海量存儲空間
系統自帶64MB存儲空間，還能用SD卡來擴展存儲空間，最多可達4G。
7、強大的延伸功能
系統能連接微型打印機、打印系統數據，還能根據客戶的需要連接PLC、變頻器等設備。
8、便捷的維護
能單獨對系統的各部件進行升級、檢修或更換，方便系統的維護。
9、支持多種信號
可測量熱電偶、交流/直流電壓/電流、溫度、壓力、流量等信號，還支持各種PID運算、報警功能及開關量輸入/輸出功能。

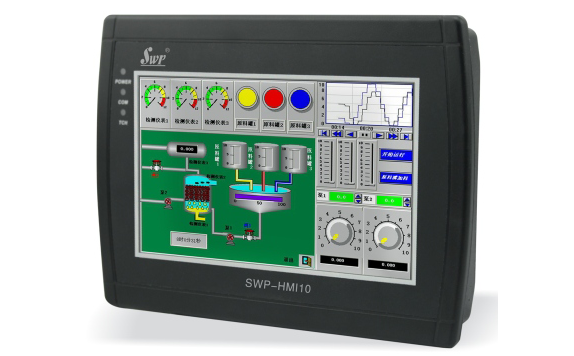

SWP-HMI人機界面按需求組合，自由快速搭建，系統以觸摸屏SWP-HMI70或SWP-HMI10為上位機，SWP儀表為下位機組成一個小型控制系統，還可根據客戶需要搭配PLC、變頻器等設備。SWP-HMI系統中的儀表按照地址排列，互不干擾，供電即可顯示操作。

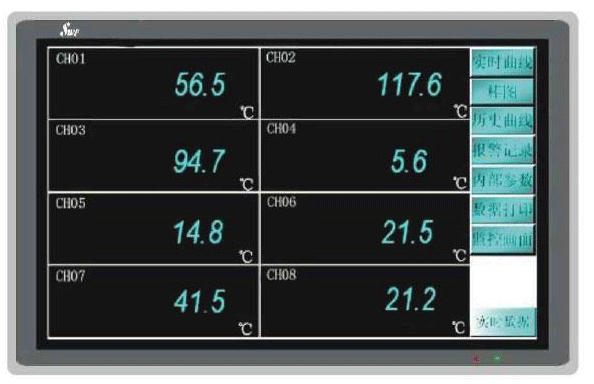

SWP-HMI人機界面具有無紙記錄儀功能。通過精美的流程圖、實時數據、棒圖、歷史曲線等方式來全屏呈現各通道數據，并使用海量的存儲空間存儲數據以便客戶查詢歷史數據。能配備微型打印機，打印數據及曲線，性價比高。
SWP-HMI觸摸屏選型表
目前SWP-HMI觸摸屏有7英寸(支持以太網)SWP-HMI70和10英寸(不支持以太網)SWP-HMI10兩種
|
型號 |
SWP-HMI70 |
SWP-HMI10 |
|
顯示尺寸 |
7寸真彩TFT(152×90mm) |
10寸真彩TFT(152×90mm) |
|
分辨率 |
800×480pixels |
10寸真彩TFT(211.2×158.4mm) |
|
顯示色彩 |
65536彩色 |
800×600pixels |
|
亮度 |
300cd/m2 |
65536彩色 |
|
背光燈 |
LED |
CCFL |
|
觸摸屏 |
4線精密電阻網絡(表面硬度4H) |
4線精密電阻網絡(表面硬度4H) |
|
打印端口 |
串口打印 |
串口打印 |
|
以太網 |
支持 |
不支持 |
|
額定功率 |
10W以下 |
10W以下 |
|
額定電壓 |
DC24V |
DC24V |
|
輸入范圍 |
12-28VDC |
12-28VDC |
|
外殼顏色 |
黑色 |
黑色 |
|
外殼材料 |
ABS塑料 |
ABS塑料 |
SWP-HMI觸摸屏選型表

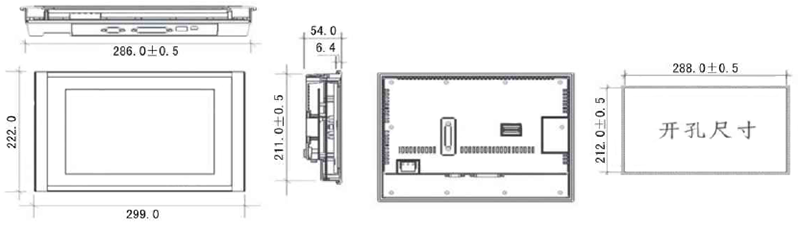

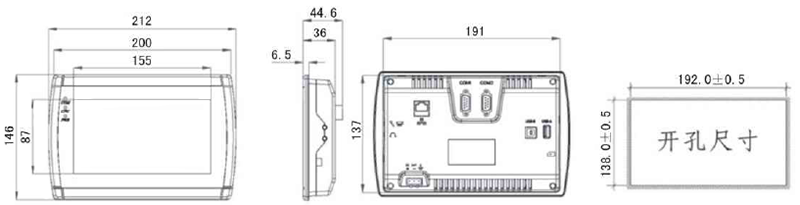

SWP-HMI觸摸屏尺寸
